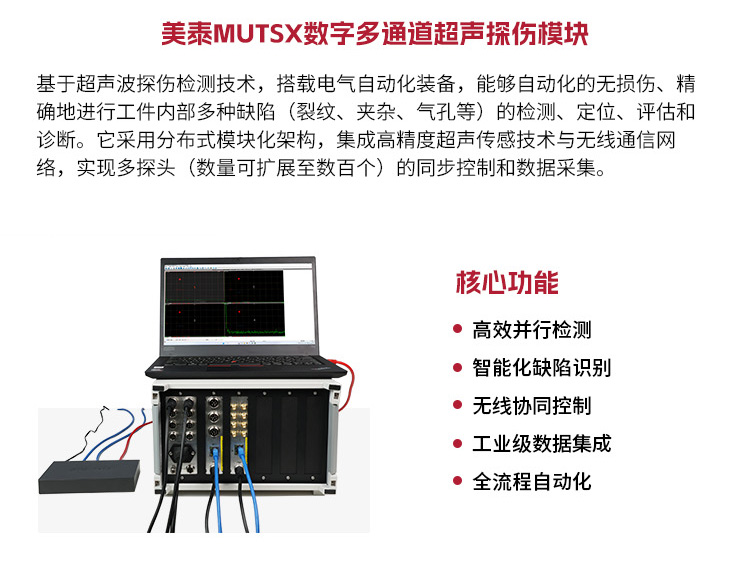

多通道超聲波探傷系統模塊是美泰科儀自主設計的一款多通道、分布式、模塊化的精密檢測儀器，它搭載電氣自動化裝備，能夠自動化的無損傷、精確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、 評估和診斷。它采用分布式模塊化架構，集成高精度超聲傳感技術與無線通信網絡，實現多探頭（數量可擴展至數百個）的同步控制和數據采集。

其核心功能包括：

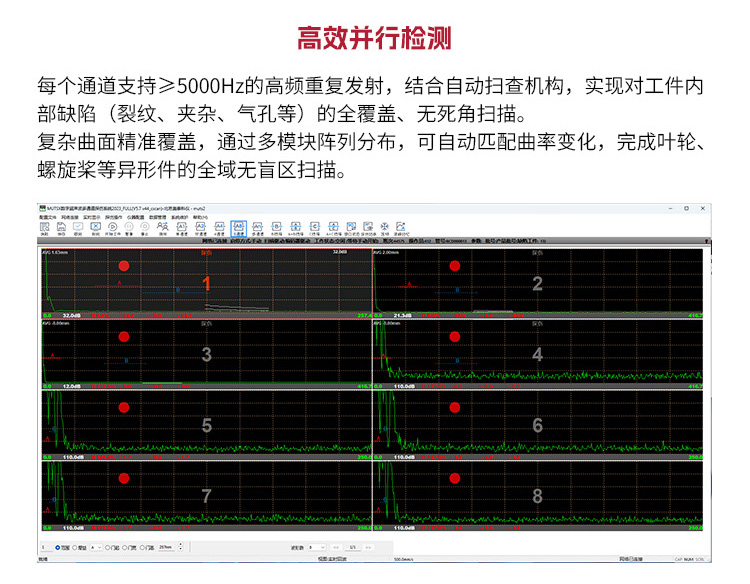

●高效并行檢測：每個通道支持≥5000Hz的高頻重復發射，結合自動掃查機構，實現對工件內部缺陷（裂紋、夾雜、氣孔等）的全覆蓋、無死角掃描。

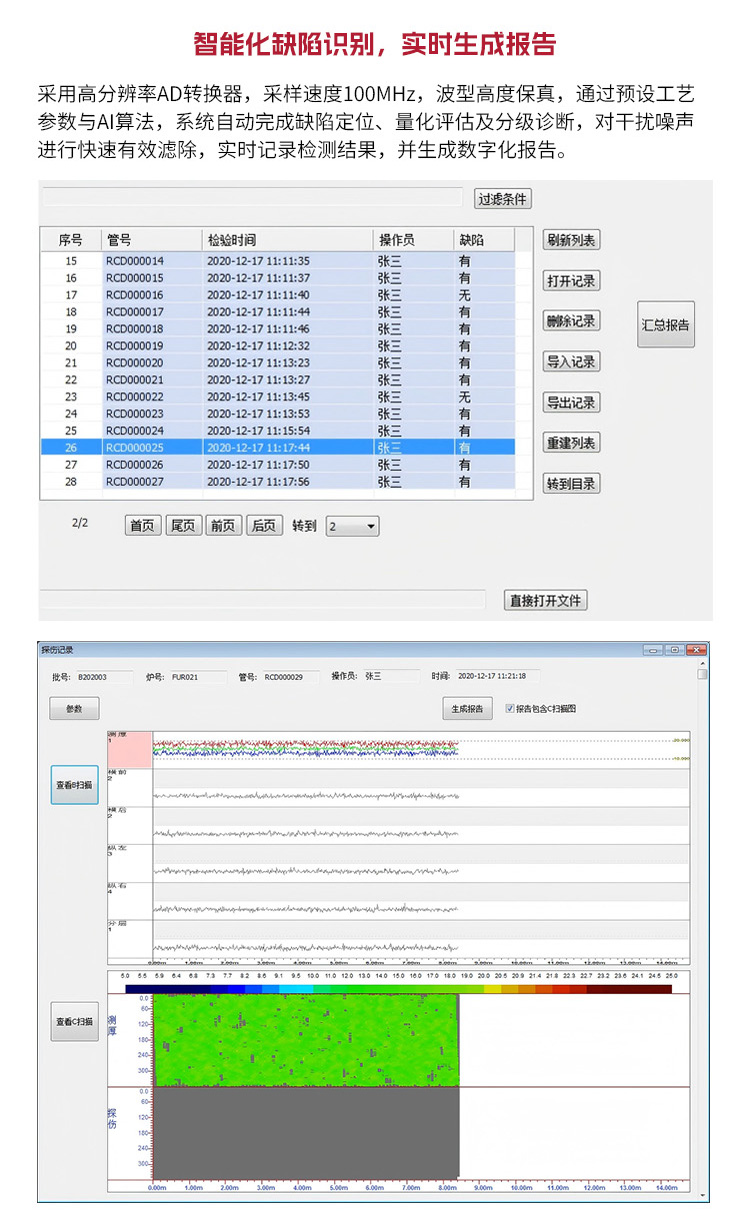

●智能化缺陷識別：通過預設工藝參數與AI算法，系統自動完成缺陷定位、量化評估及分級診斷，結果實時記錄并生成數字化報告。

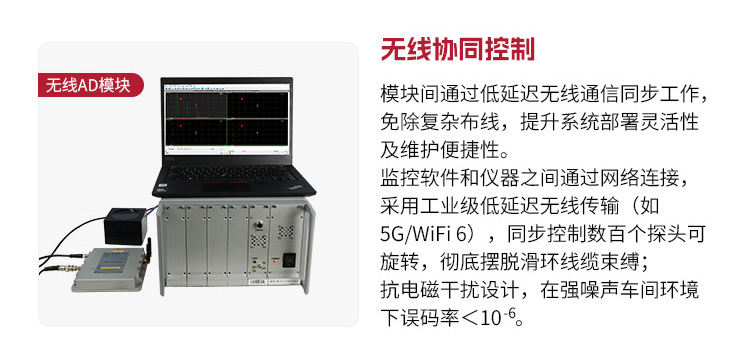

●無線協同控制：模塊間通過低延遲無線通信同步工作，免除復雜布線，提升系統部署靈活性及維護便捷性。

●工業級數據集成：支持OPC UA、Modbus等協議，與生產線PLC/MES系統互聯，實時反饋探傷結果至中央控制端。

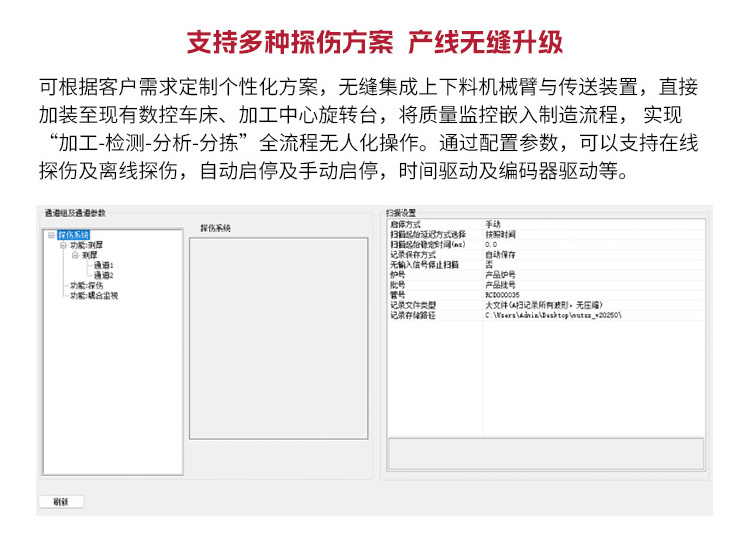

●全流程自動化：可根據客戶需求定制個性化方案，無縫集成上下料機械臂與傳送裝置，實現“檢測-分析-分揀”全流程無人化操作。

應用場景

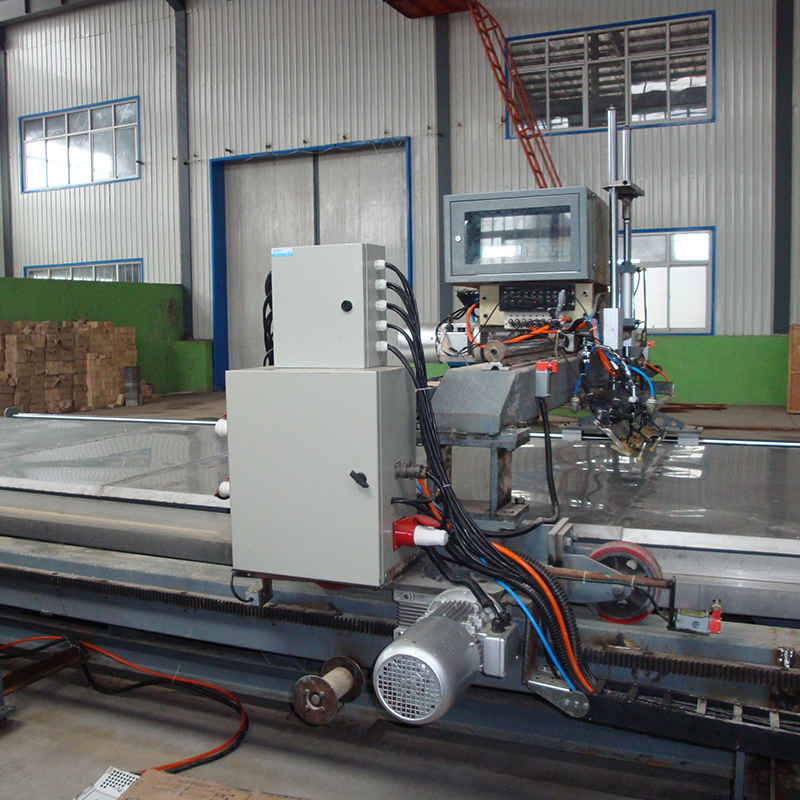

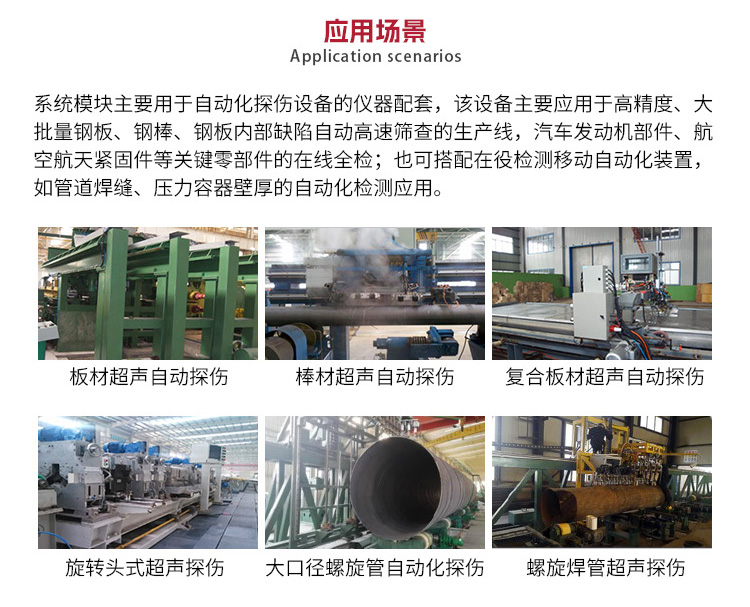

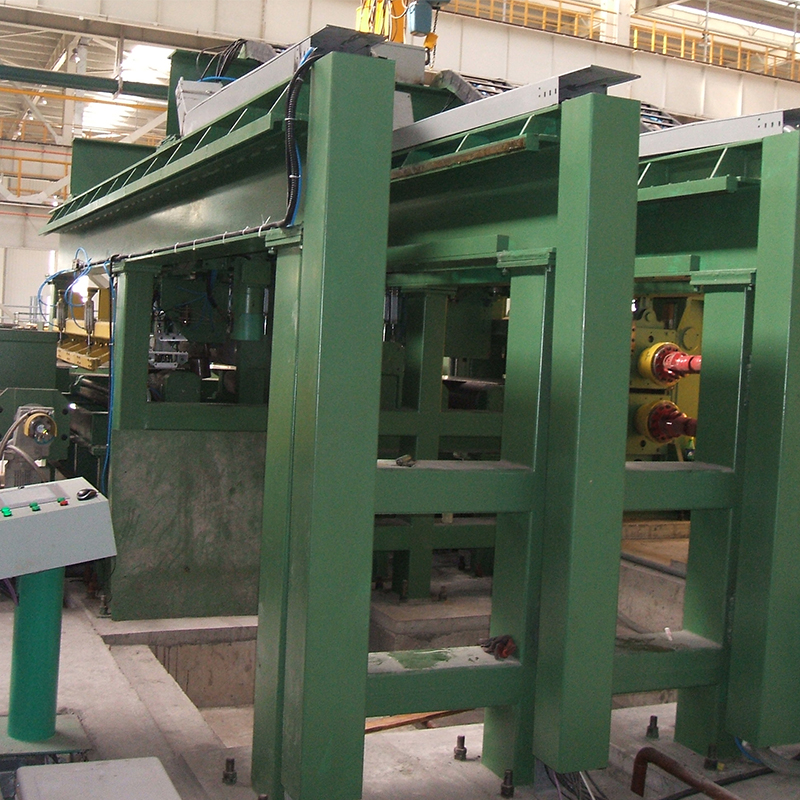

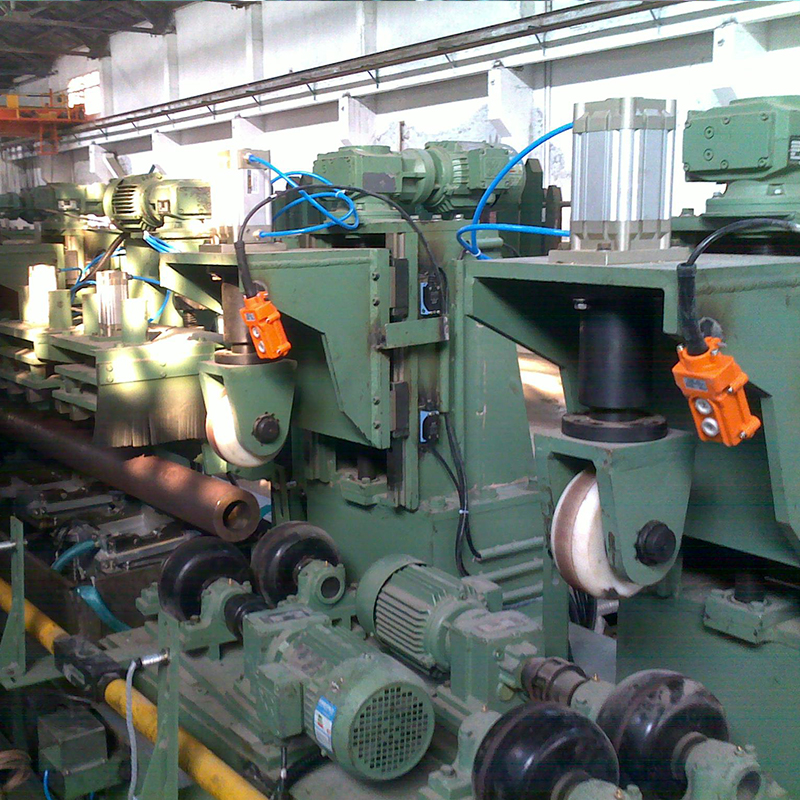

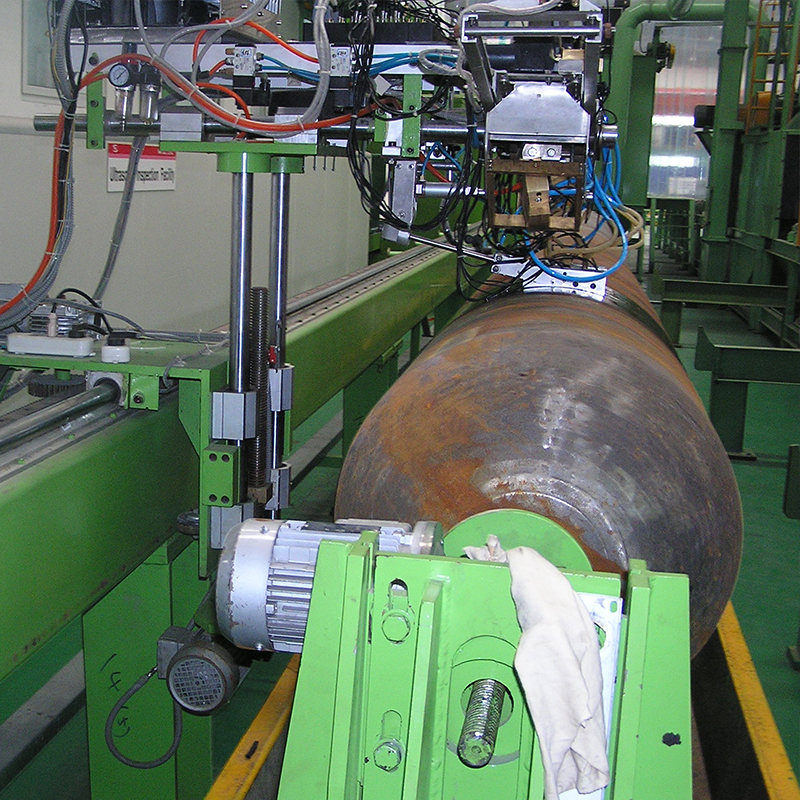

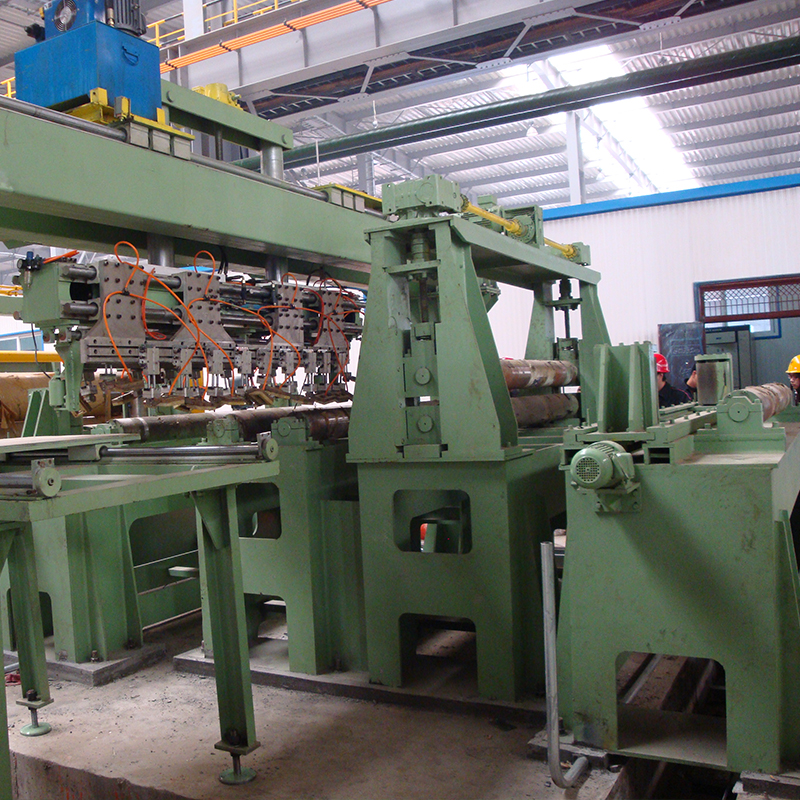

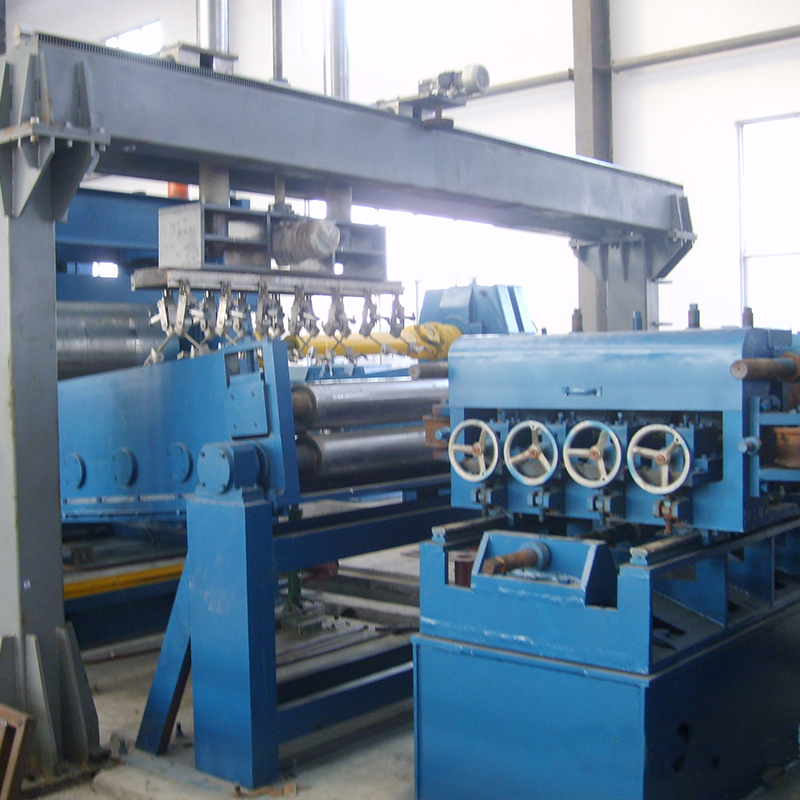

系統模塊主要用于自動化探傷設備的儀器配套，該設備主要應用于高精度、大批量鋼板、鋼棒、鋼板內部缺陷自動高速篩查的生產線，汽車發動機部件、航空航天緊固件等關鍵零部件的在線全檢；也可搭配在役檢測移動自動化裝置，如管道焊縫、壓力容器壁厚的自動化檢測應用。

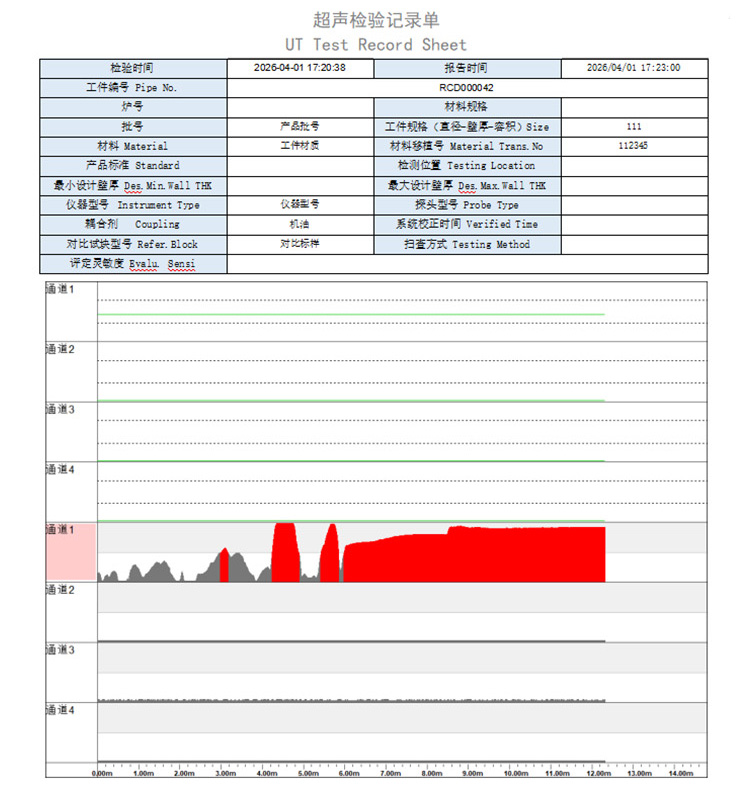

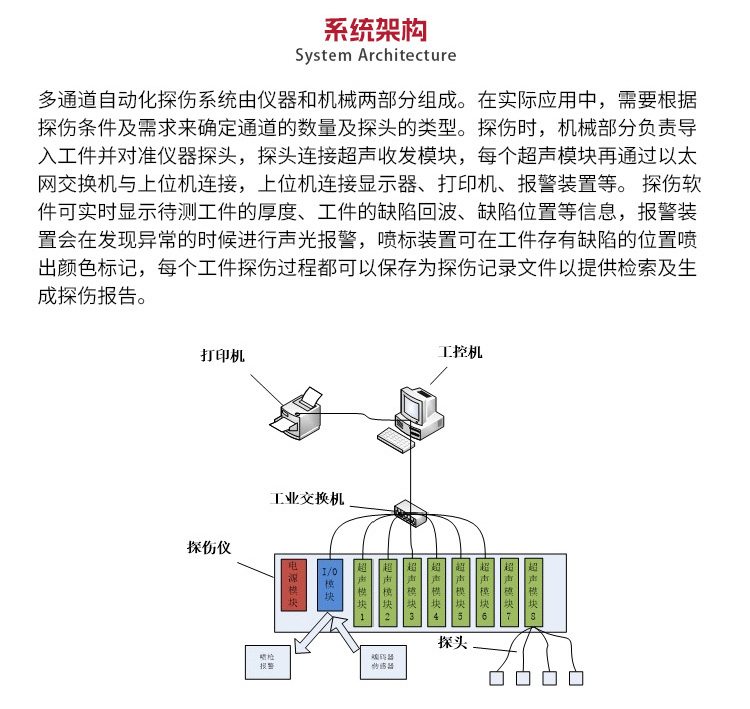

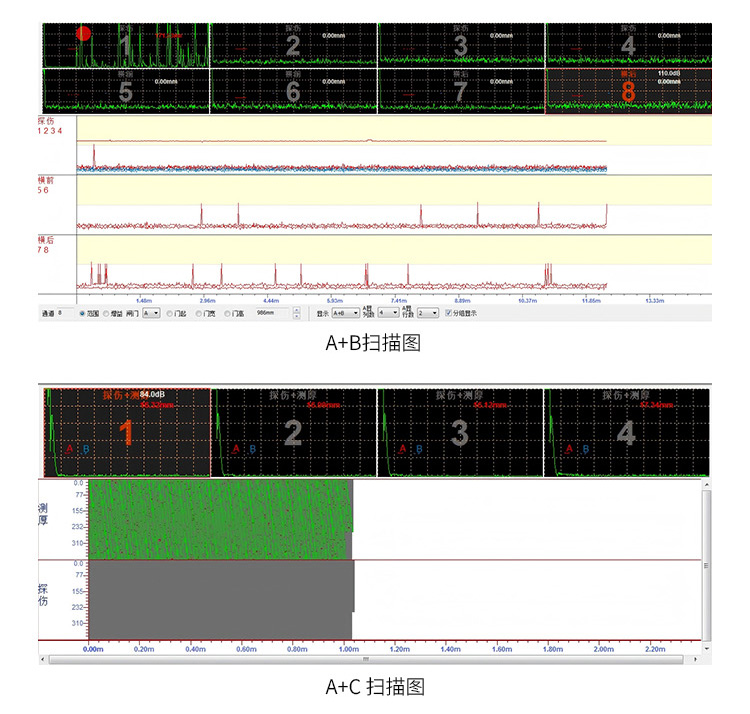

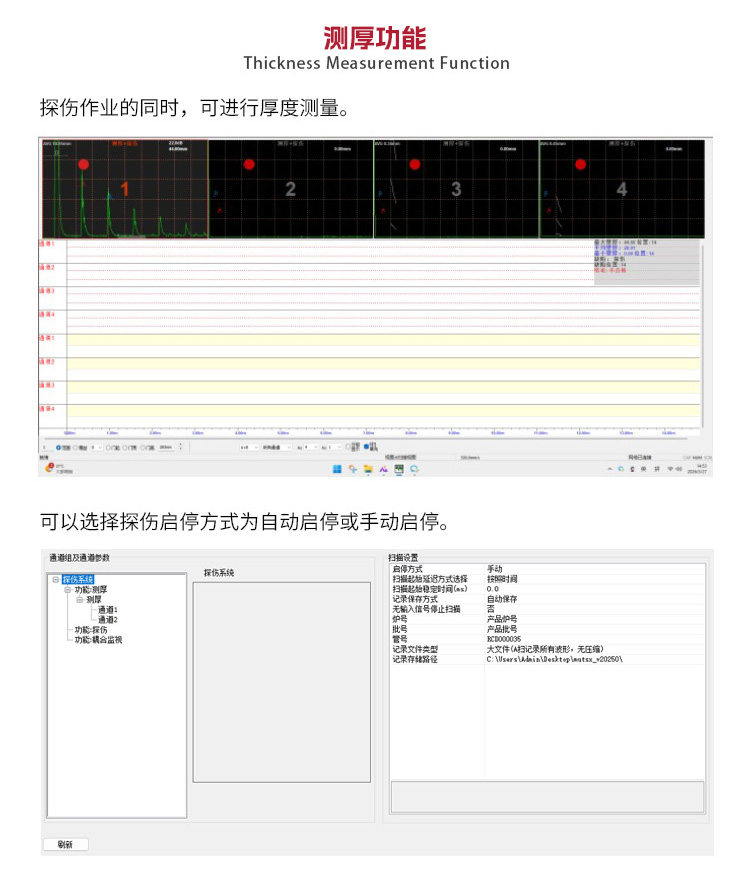

多通道自動化探傷系統由儀器和機械兩部分組成。在實際應用中，需要根據探傷條件及需求來確定通道的數量及探頭的類型。探傷時，機械部分負責導入工件并對準儀器探頭，探頭連接超聲收發模塊，每個超聲模塊再通過以太網交換機與上位機連接，上位機連接顯示器、打印機、報警裝置等。 探傷軟件可實時顯示待測工件的厚度、工件的缺陷回波、缺陷位置等信息，報警裝置會在發現異常的時候進行聲光報警，噴標裝置可在工件存有缺陷的位置噴出顏色標記，每個工件探傷過程都可以保存為探傷記錄文件以提供檢索及生成探傷報告。

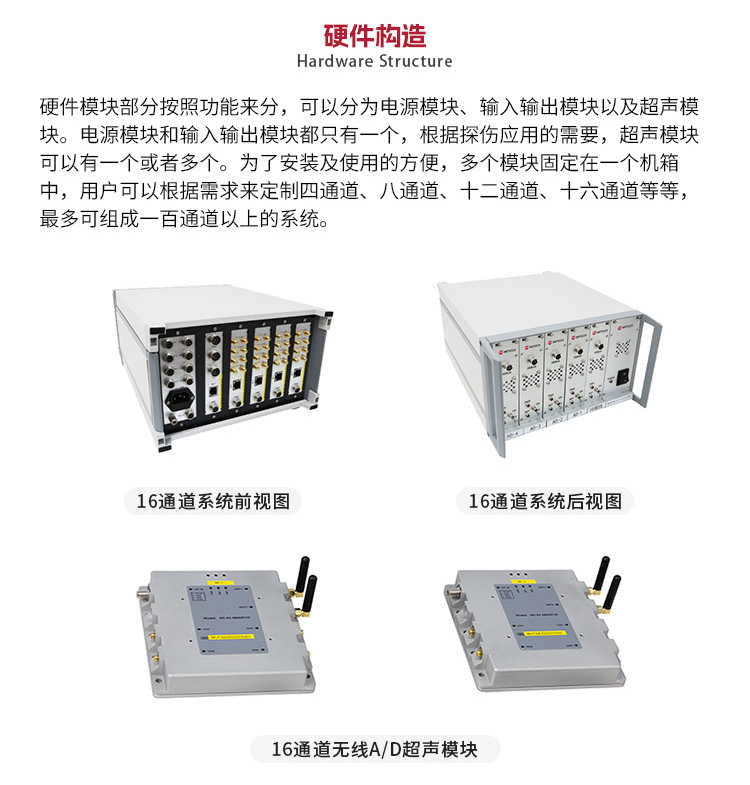

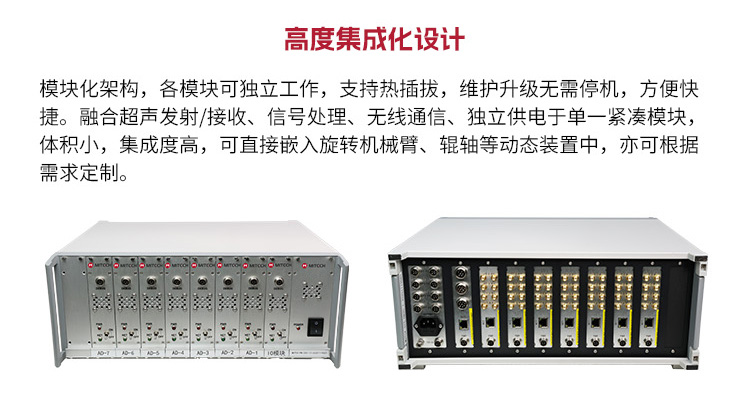

高度集成化設計

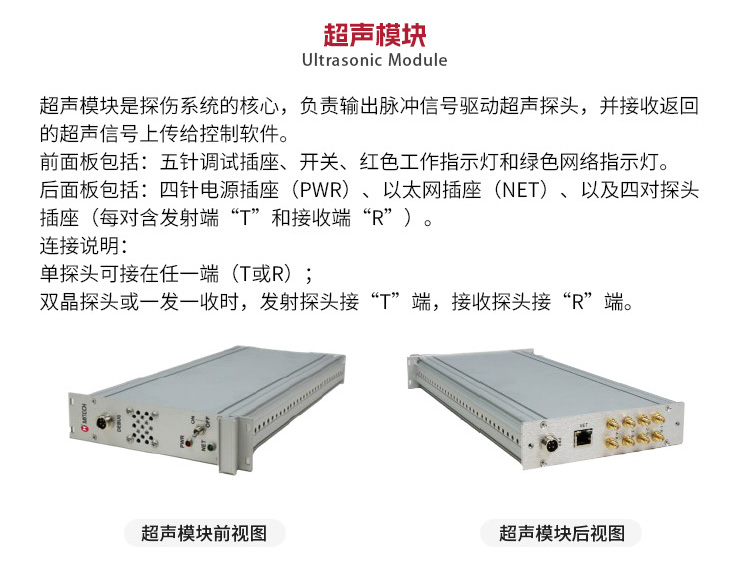

l 融合超聲發射/接收、信號處理、無線通信、獨立供電于單一緊湊模塊，體積小，集成度高，可直接嵌入旋轉機械臂、輥軸等動態裝置中，亦可根據需求定制；

l 模塊化架構，各模塊可獨立工作，支持熱插拔，維護升級無需停機，方便快捷。

無線自由探傷

l 監控軟件和儀器之間通過網絡連接，采用工業級低延遲無線傳輸（如5G/WiFi 6），同步控制數百個探頭可旋轉，徹底擺脫滑環線纜束縛；

l 抗電磁干擾設計，在強噪聲車間環境下誤碼率＜10??。

自供電長效運行

l 自帶電源裝置可與無線模塊同時旋轉，確保供電。

高速旋轉場景，精準可靠見長

l 動態平衡結構設計，耐受離心加速度＞2000g（實測轉速≥5000rpm）；

l 自適應旋轉補償算法，消除離心力導致的聲束偏移，確保缺陷檢出率＞99.9%；

l 儀器摒棄了傳統的工控機插卡式結構，無需硬盤及內存插槽，集成度高，高速旋轉、頻繁振動場景下性能優越，可靠性高。

1.安裝儀器

（1）檢查以下各項是否準備好：

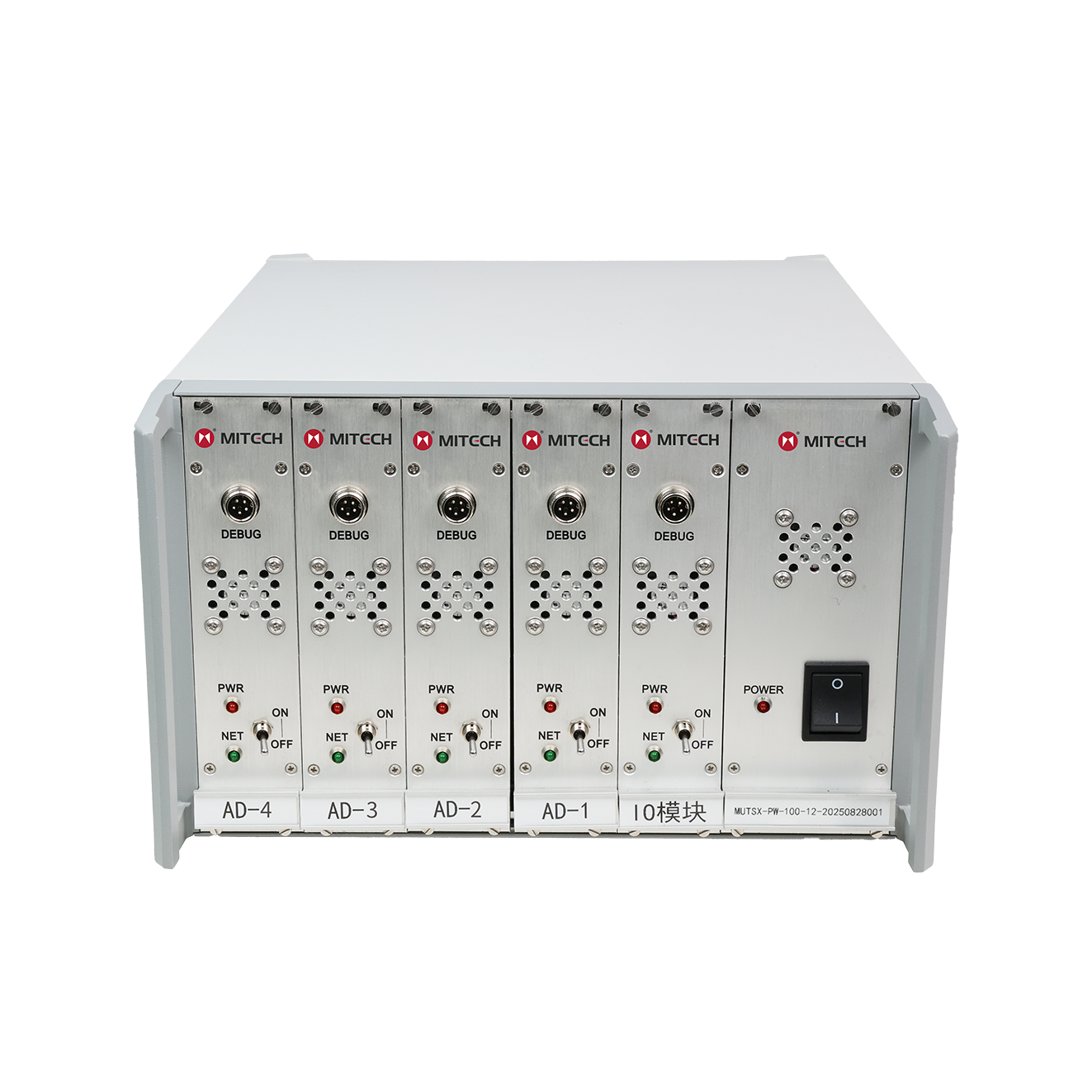

a.探傷主機(機箱+功能模塊)  b. 安裝探傷軟件的PC機 c. 網絡交換機 (包括電源適配器)  d.網線 e. 模塊電源線 f. 探傷主機電源線

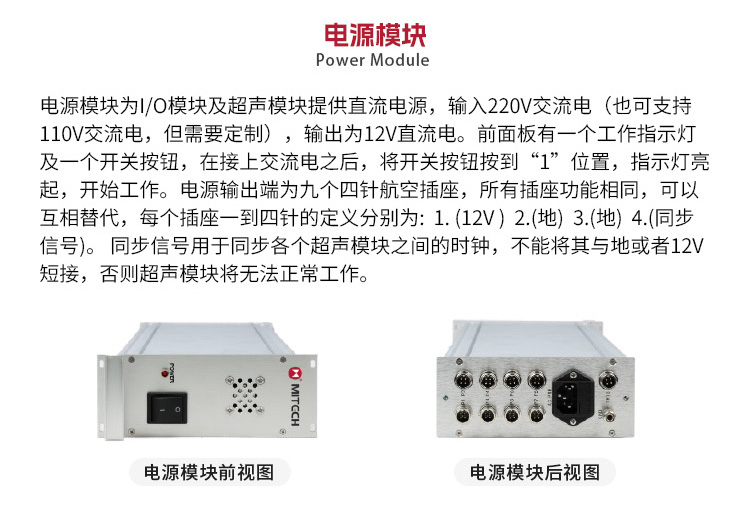

（2）將探傷主機的電源模塊按鈕撥到“0”位置，并將輸入輸出模塊及A/D模塊的電源開關撥到“OFF”位置。

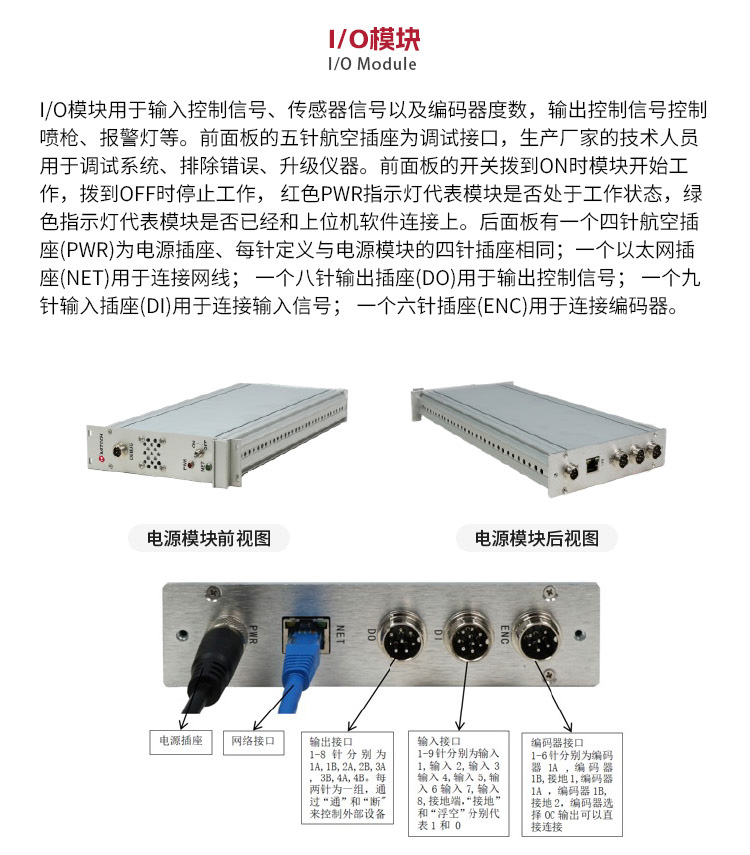

（3）用模塊電源線（4針）將輸入輸出模塊及A/D模塊與電源模塊連接起來。

（4）用網線連接輸入輸出模塊的網絡接口和交換機， 連接探傷模塊的網絡接口和交換機。交換機上需要多接一根網線連接PC。

（5）將探傷主機的電源線一端接到電源模塊電源插口，另一端插到220V的插線板上。

（6）將網絡交換機接上電源上電。

（7）將PC連接到網絡交換機并開機。將PC的IP地址設置在192.168.1.*網段。需要避開192.168.1.169~192.168.1.200之間的IP地址。

（8）將探傷主機輸入輸出模塊及A/D模塊的電源開關撥到“ON”位置, 將電源模塊電源按鈕撥到“1”位置，能聽到蜂鳴器響聲，探傷主機開始工作。

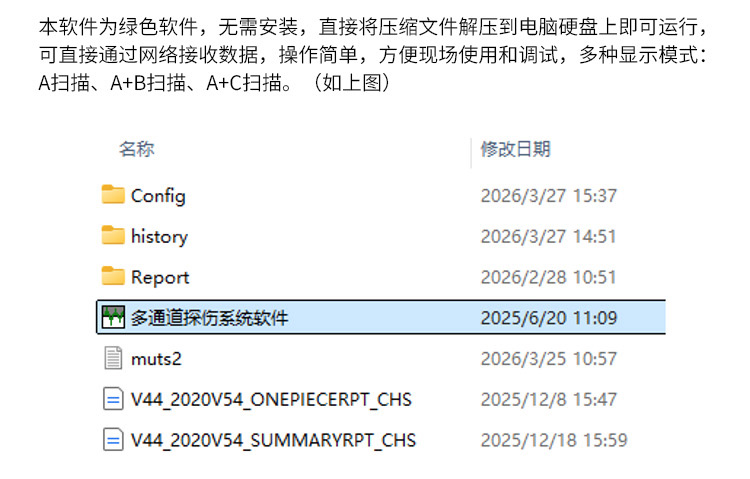

（9）找到探傷軟件的路徑，雙擊打開。

2.連接儀器

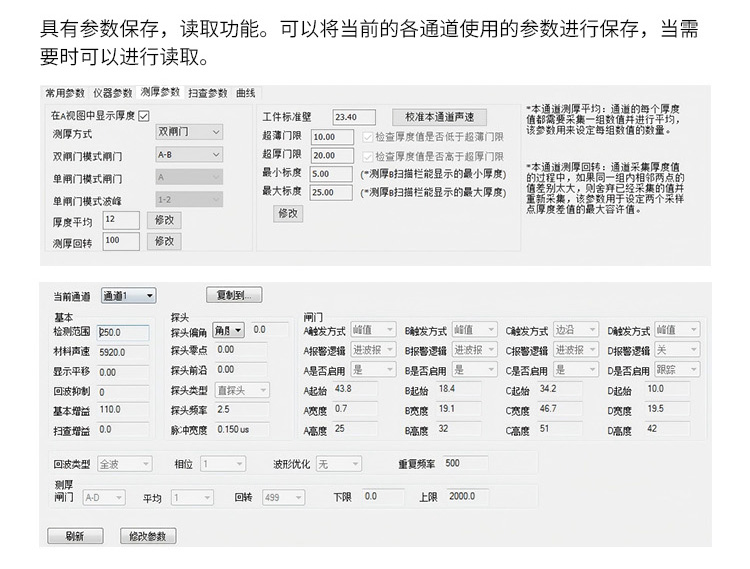

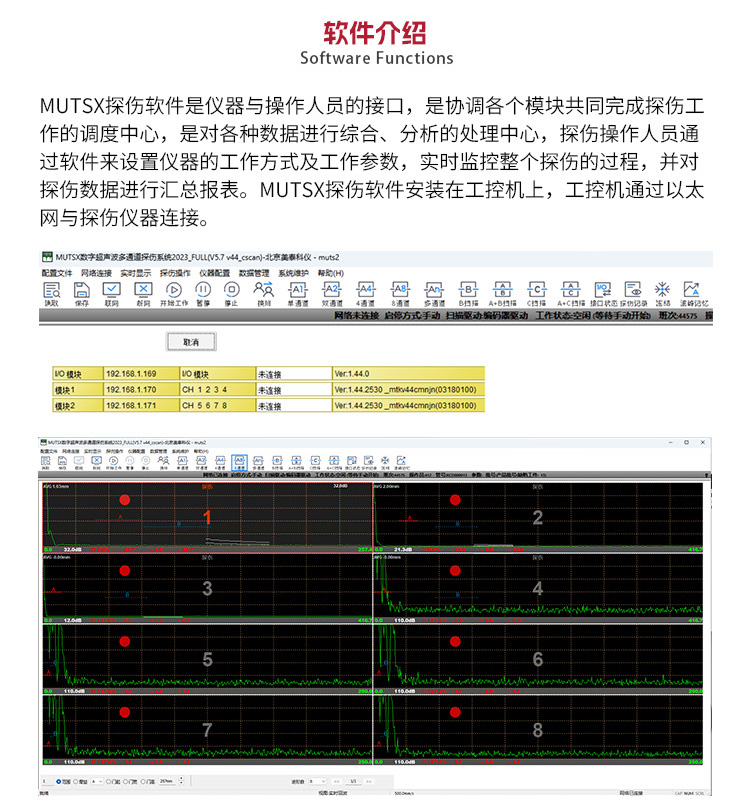

（1）進入到軟件“儀器配置”->“總體配置”菜單，將“檢測模式”設置為“離線掃描”，將“系統通道總數”修改為儀器實際的通道數，在“探傷模塊使能選擇”欄中選擇要使用的探傷模塊，并點擊“確認修改”。

（2）點擊快捷工具欄的“連接探傷儀器”圖標，軟件開始連接儀器，連接成功后，各個模塊的狀態條都會顯示“已連接”。

3.關閉儀器

(1)點擊快捷工具欄上的“斷開探傷儀器”按鈕，斷開軟件與探傷儀器的連接。

(2)將探傷主機的電源按鈕撥到“0”位置。

安全

●本儀器只能使用本公司提供的專用電源模塊以及連接線，否則可能引起儀器損壞、漏電等事故。如有不詳情況請與我公司本部聯系。

●外部設備（探頭、通訊線纜）與儀器連接時，建議在關機狀態下進行。

●請勿擅自拆裝本儀器，儀器修理事宜請與我公司或經銷商聯系。

●儀器應存放在干燥清潔的地方，避免強烈振動。

●本儀器屬精密儀器，安裝使用中盡量輕拿輕放，避免碰撞、重塵、潮濕、強磁場、油污等，嚴禁使用具有溶解性的物質擦試外殼。

●如果儀器出現故障，請勿擅自拆機自行修理，維修事宜請與美泰科儀售后服務中心聯系。

●本儀器符合相關安全標準，使用中，對操作人員應具備相應的技能支撐，以保證安全操作。
